產品詳情

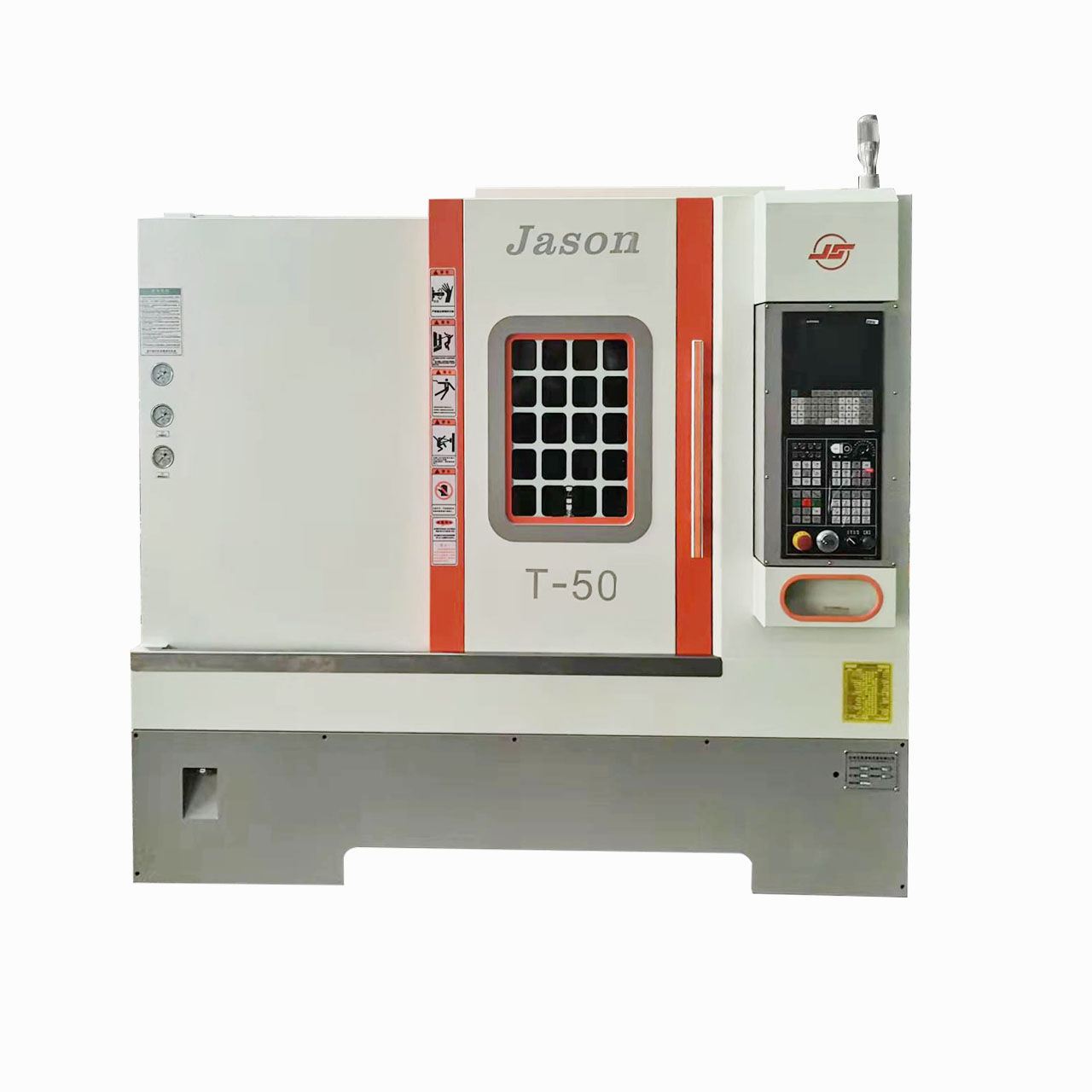

T50車磨復合加工
-
產品參數
臺州吉森智能設備有限公司 機床參數表 機床型號 T-50 序號 名稱 單位 參數 備注 1 床身上*回轉直徑 mm ￠530 2 拖板上*回轉直徑 mm ￠120 3 X軸*行程 mm 800 直徑量 4 Z軸*行程 mm 480 小拖板到卡盤爪端面 5 主軸單元 ￠170 6 主軸*轉速 rpm 4500 7 主軸鼻端 A2-5 8 主軸通孔直徑 mm ￠56 9 主電機功率 kw 7.5 10 X軸伺服電機 N.m 10 11 Z軸伺服電機 N.m 10 12 夾緊方式 液壓中空卡盤 13 刀架形式 伺服刀塔63 可選配動力刀塔 14 刀方尺寸 mm 20x20 15 內孔刀座 mm ￠25 16 X/Z/Y軸線軌規格 MSR30/35/30 滾柱線軌 17 X/Z/Y軸絲杠規格 4010/4012/2506 18 床身形式 整體式斜45度床身 19 正四側四動力頭 ER25 20 動力頭間距 mm 60 21 動力頭*轉速 rpm 4000 22 X軸快速移動 m/min 24 23 Z軸快速移動 m/min 24 24 機床外形尺寸 mm 2360x1880x2120 （不含報警燈） 25 機床總重量 kg 2800 注：本公司修改相關參數恕不另行通知，本公司保留最終解釋權。
